产品一览表
可以对应汽车电装应用的所有负载。我们提供从中到大容量的各种产品。
特点
- 实现超小型，大容量控制
- 采用助焊剂防漏结构，适合于自动浸焊
- 适合于各种用途，支持产品半定制
- 采用塑料封装设计，支持水洗 (密封型)
- 双包继电器可供选择
- 支持回流焊继电器可供选择
- 所有型号均符合RoHS标准
产品一览表
| 型号 | 安装面积 (mm × mm) |
触点类型 | 触点规格 | 线圈规格 | 下载 | ||
|---|---|---|---|---|---|---|---|
| 触点额定功率 | 线圈额定功率
(mW) |
额定线圈电压
(V) |
|||||
|
EX1 | 8.0 × 12.6 | 1c | 14VDC-25A | 900 , 1100 | 12 | 数据表 |
|
EX2 | 12.6 × 14.1 | 1c × 2 | 14VDC-25A | 900 , 1100 | 12 | 数据表 |
|

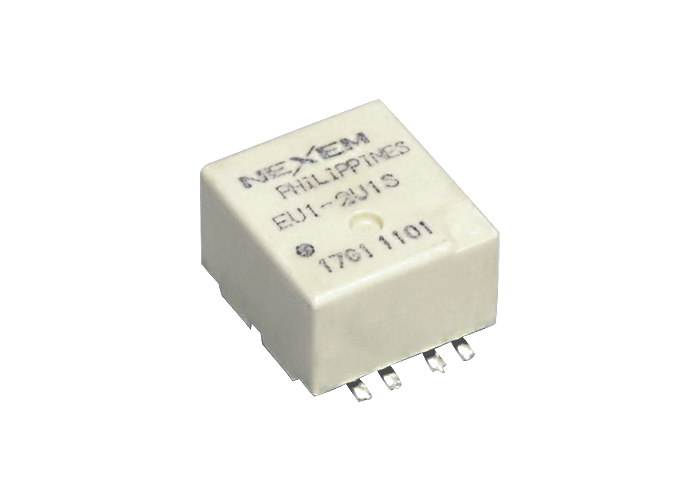

EU1 | 14.5 (12.7) X 11.5 | 1c | 14VDC-25A | 960 | 12 | 数据表 |
|
EU2 | 14.5 (12.7) × 21.0 | 1c × 2 | 14VDC-25A | 960 , 1100 | 12 | 数据表 |
|
HX1 | 9.7 × 14.6 |
1c 1a |
16VDC-30A | 640 | 12 | 数据表 |
|
EL1 | 12.9 × 14.9 | 1c | 14VDC-40A | 640 | 12 | 数据表 |
|
EM1 | 12.9 × 14.9 | 1u | 14VDC-40A | 640 , 900 | 12 | 数据表 |
|
EM1K | 12.9 × 14.9 |
1u | 14VDC-40A
14VDC-50A |
640 | 12 | 数据表 |
|
EM1KT | 12.9 x 14.9 | 1u | 14VDC-40A | 1800 | 12 | 数据表 |
|
EP1K | 16.7 × 15.1 | 1c | 14VDC-25A | 640 | 12 | 数据表 |
|
ET1 | 13.3 × 14.5 | 1c | 14VDC-20A | 640 | 12 | 数据表 |
|
ET2 | 13.3 × 22.5 | 1c × 2 | 14VDC-20A | 640 | 12 | 数据表 |
|
EP1 | 16.7 × 15.1 | 1c | 14VDC-25A | 480 , 640 | 12 | 数据表 |
|
EP2 | 16.7 × 24.3 | 1c × 2 | 14VDC-25A | 480 , 640 | 12 | 数据表 |
※括号的数字是继电器外壳的最大尺寸。
继电器是否适合取决于使用条件。
请确认继电器的具体使用条件。
如果您有任何问题请咨询我们。
从应用领域选择
继电器是否适合取决于使用条件。
请确认继电器的具体使用条件。
如果您有任何问题请咨询我们。
从电流容量选择
继电器是否适合取决于使用条件。
请确认继电器的具体使用条件。
如果您有任何问题请咨询我们。
双胞继电器
双胞继电器优势 - 低成本，小型化 提案 -
单胞继电器×２⇒ 双胞继电器×１
成本20% / 安装面积15% 减低！
EMD是世界上第一个研发了将两个继电器合二为一的双包继电器电机电流正向和反向的转换是通过使用双胞继电器来实现的。此外，结合其他不导电领域的应用实现了小型化，低成本和易封装。
大电流
大電流PCB继电器优势 - 小型化・轻型提案 -
近来，作为车载产业的趋势，模块的小型化、轻量化备受关注。在这种趋势下，接线盒 (J-Boxes ) / 配电 (PDU) 中插入式继电器替代PCB继电器的进程也在加速。EMD为了满足这种要求增加了大电流PCB继电器，还可以针对客户的问题提出解决方案。
PCB & 插入式继电器比较表
PCB继电器实现小型化
- ＊PCB继电器：种直接安装在印刷电路板上的继电器
- ＊插入式继电器：种可以从插座中插入和拔出的继电器
案例
安全系统
驾驶系统
HX1、EM1、EM1K
解决了以下领域的应用(30-60A)
